合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 生物柴油密度與表面張力的實驗研究以及理論推算
> 酯官能化酰胺型雙子表面活性劑的制備與性能研究
> 七葉皂素分子在氣-液、液-液(油-水)、固-液界面上的界面行為研究(三)
> ?糖脂類生物表面活性劑在石油工業(yè)中的作用機制
> 脂肪醇聚醚磺酸鹽的界面性能、耐溫耐鹽性能對比
> 界面張力在10-1mN/m的陰離子表面活性劑配比與性能測試
> 液態(tài)合金表面張力快速檢測及相關(guān)質(zhì)量參數(shù)實時評價
> 日本在地下存了5萬噸純凈水?
> 超低軌衛(wèi)星環(huán)境效應(yīng)研究也會用到超微量天平?
> 表面張力儀應(yīng)用:研究活性磁化水對無煙煤塵的濕潤作用(三)
推薦新聞Info
-
> 不同水解時間的Protamex酶對玉米谷蛋白表面張力、泡沫、理化性質(zhì)等的影響(三)
> 不同水解時間的Protamex酶對玉米谷蛋白表面張力、泡沫、理化性質(zhì)等的影響(二)
> 不同水解時間的Protamex酶對玉米谷蛋白表面張力、泡沫、理化性質(zhì)等的影響(一)
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機理、界面張力測定(三)
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機理、界面張力測定(二)
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機理、界面張力測定(一)
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(三)
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(二)
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(一)
> 如何提高非離子表面活性劑的表面張力預(yù)測精度
液態(tài)金屬界面張力與電極電勢之間的構(gòu)效關(guān)系
來源:Energist 能源學人 瀏覽 797 次 發(fā)布時間:2024-07-19
近年來,鈉離子電池以低廉的成本和規(guī)?;瘍δ艿葍?yōu)勢而備受關(guān)注。然而,鈉離子電池中的離子傳輸動力學過程緩慢,進而導致其容量較低、倍率性能差等問題。為了加快離子在電極/電解質(zhì)界面和電極體相內(nèi)的傳輸速率,前期主要圍繞如何優(yōu)化離子溶劑化及離子短程傳輸?shù)奈⒓{體相結(jié)構(gòu)等方面開展了相關(guān)研究。為了實現(xiàn)電池快速充放電過程,在開發(fā)高性能電極和電解質(zhì)等關(guān)鍵材料基礎(chǔ)上,還應(yīng)從器件整體角度考量,可將多物理場(電、磁、力、熱、光等)進行耦合,并探究鈉離子存儲及傳輸新機制。
【工作介紹】
近日,大連理工大學胡方圓教授針對鈉離子電池中離子傳輸動力學緩慢問題,提出了微應(yīng)力泵促進離子流傳輸?shù)男虏呗?,?chuàng)制了電極電勢-應(yīng)力自調(diào)節(jié)材料,促進了Na+快速傳輸,揭示了電極電勢與液態(tài)金屬界面張力之間的構(gòu)效關(guān)系,闡明了微應(yīng)力場促進Na+傳輸新機制。為了實時探究鈉離子電池充放電過程,將光纖布拉格光柵傳感器置入軟包電池中,并通過解耦傳感器信號原位探究其充放電機理,該工作從微應(yīng)力場的角度為改善Na+傳輸動力學過程提供了可借鑒的新思路。該工作以《Micro-stress pump with variation of stress to boost the ion transport for high-performance sodium-ion batteries》為題發(fā)表在能源領(lǐng)域國際知名期刊Energy&Environmental Science上,大連理工大學博士生金鑫為本論文的第一作者,胡方圓教授為通訊作者。
【研究亮點】
在電化學過程中通過液態(tài)金屬模擬心臟泵血過程構(gòu)筑微應(yīng)力泵,利用應(yīng)力場的作用加快離子傳輸速率。結(jié)合光纖布拉格光柵傳感器原位監(jiān)測技術(shù),闡明了液態(tài)金屬基電極材料的應(yīng)力與電化學性能之間的構(gòu)效關(guān)系。構(gòu)筑出Ah級軟包電池,在1 C電流密度下經(jīng)過500次循環(huán)充放電過程后,其容量保持率為90.2%。
【圖文導讀】
該工作闡述了液態(tài)金屬界面張力與電極電勢之間的關(guān)系,并闡明了電極電勢對Na+電化學傳輸速率的影響(圖1)。在還原反應(yīng)過程中,電極電勢降低,液態(tài)金屬的界面張力加快了Na+向內(nèi)的傳輸速率。在氧化反應(yīng)過程中,電極電勢增加,液態(tài)金屬表面電荷密度增大,界面張力下降,加快了Na+向外的傳輸速率。在此基礎(chǔ)上,為了加強液態(tài)金屬結(jié)構(gòu)穩(wěn)定性,構(gòu)筑液態(tài)金屬核殼包覆結(jié)構(gòu)(LMNCs),其自調(diào)節(jié)的界面張力有效改善了Na+傳輸動力學過程。

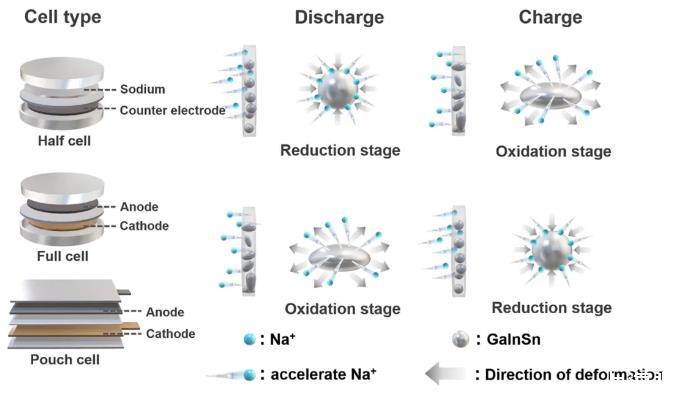

圖1微應(yīng)力泵促進Na+傳輸機制圖。
采用光纖布拉格光柵傳感器原位監(jiān)測液態(tài)金屬的形態(tài)變化和應(yīng)力變化(圖2a),其微應(yīng)變的變化趨勢如圖2b所示,即在氧化反應(yīng)過程中,電極電勢增加,界面張力降低,使液態(tài)金屬呈現(xiàn)舒張形態(tài);在還原反應(yīng)過程中,電極電勢降低,界面張力增加,使液態(tài)金屬呈現(xiàn)收縮形態(tài)。應(yīng)力變化趨勢與應(yīng)變相吻合,氧化還原反應(yīng)驅(qū)動應(yīng)力變化如圖2c所示。上述結(jié)果表明,氧化還原反應(yīng)會引起液態(tài)金屬的形態(tài)變化。在0.3V、0.6V、0.9V和1.2V的充電過程中,可觀察到材料的膨脹和收縮,如圖2d-2g所示。為了探究界面強度對電化學性能的影響,采用AFM測量其電化學“力-位移”曲線(F-D曲線),以確定材料的相態(tài)(圖2h-k)。F-D曲線表明,材料的液態(tài)界面存在微小的吸引力和粘滯行為,這種納米級的形貌動態(tài)變化為Na+提供了傳輸通道。綜上所述,電極材料在氧化還原反應(yīng)中,隨著界面張力的降低或增加,呈現(xiàn)出相應(yīng)的舒張形態(tài)或收縮形態(tài)。

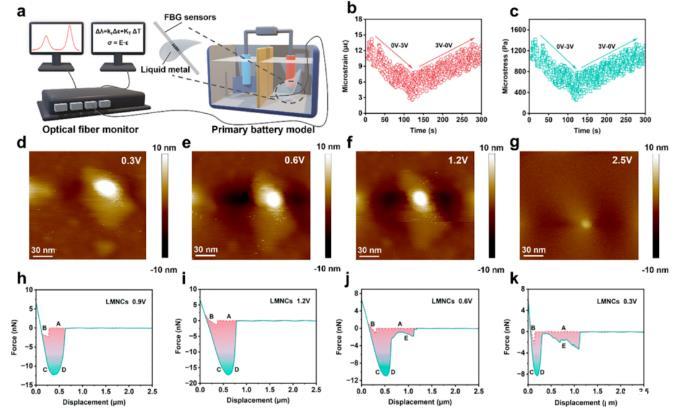

圖2電極材料的應(yīng)力-電化學測試。(a)光纖布拉格光柵傳感器(FBG)在液態(tài)金屬中的應(yīng)力-電化學測試示意圖。(b,c)FBG在液態(tài)金屬中的應(yīng)力響應(yīng)圖。(d-g)不同電壓下軟包電池中LMNCs的AFM測試圖。(h-k)不同電壓下的LMNCs力-位移曲線圖。
循環(huán)伏安測試如圖3a所示,由0.05 A g-1時LMNCs的恒流充放電曲線可知,半電池的初始充放電容量分別為585.6 mAh g-1、364.3 mAh g-1(圖3b)。在0.5、1、4、8、12、15、20、25、30、35 A g-1時,LMNCs的容量分別為348.7、321.6、289.1、237.6、204.3、184.5、166.2、148.2、132.7、119.1 mAh g-1(圖3c)。一般地,容量貢獻方式是影響離子傳輸動力學的關(guān)鍵因素之一。由圖3f可知,在0.2 mV s-1時,LMNCs的電容貢獻比例為73.9%,表明該材料具有較好的離子傳輸動力學特性。為了探究該材料經(jīng)循環(huán)后的動力學穩(wěn)定性,對其進行了循環(huán)穩(wěn)定測試,如圖3e、g所示。由圖可知,LMNCs材料在10 A g-1下,經(jīng)過1800次循環(huán)后容量為125.6 mAh g-1;在15 A g-1下,經(jīng)過1000次循環(huán)后容量為100 mAh g-1,表明其經(jīng)過循環(huán)后,仍可保持較好的離子傳輸動力學特性。
【結(jié)論】
該工作提出了微應(yīng)力泵促進離子流傳輸新策略,創(chuàng)制了電壓響應(yīng)的應(yīng)力自調(diào)節(jié)材料,通過微應(yīng)力場作用加快了離子傳輸速率,改善了鈉離子電池中離子傳輸動力學緩慢問題。此外,將光纖布拉格光柵傳感器內(nèi)置于軟包電池中,原位探究鈉離子傳輸機制。半電池在35 A g-1下容量為119.1 mAh g-1,Ah級軟包電池經(jīng)500次循環(huán)后容量保持率為90.2%,能量密度為317.2 Wh kg-1(基于活性物質(zhì)質(zhì)量)。
