合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 有機(jī)硅消泡劑作用原理、析出漂油的原因
> 表面張力儀的三大功能
> 含氟聚氨酯超疏水涂層表面性能、化學(xué)穩(wěn)定性、耐摩擦性能研究——摘要、實(shí)驗(yàn)部分
> 二氧化碳?xì)怏w保護(hù)焊表面張力過(guò)渡的解決辦法
> 生物柴油密度與表面張力的實(shí)驗(yàn)研究以及理論推算
> 助劑臨界膠束濃度對(duì)芒果細(xì)菌性角斑病防治藥劑表面張力的影響（三）
> 不同相對(duì)兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對(duì)比（二）
> ?表面張力和接觸角的關(guān)系（Young方程表達(dá)式）
> 牡蠣低分子肽LOPs雙重乳液制備、界面性質(zhì)檢測(cè)及消化吸收特性研究（四）
> 常見物質(zhì)的表面張力狀況
推薦新聞Info
-
> 全氟庚烷端基聚丙烯酸（FPAA）合成方法及水溶液表面張力測(cè)定
> 純聚苯胺LB膜和聚苯胺與乙酸混合的LB膜制備、NO?氣體敏感特性研究（下）
> 純聚苯胺LB膜和聚苯胺與乙酸混合的LB膜制備、NO?氣體敏感特性研究（上）
> 不同相對(duì)兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對(duì)比（三）
> 不同相對(duì)兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對(duì)比（二）
> 不同相對(duì)兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對(duì)比（一）
> 氣凝膠的合成方法及干燥方法一覽
> 表面活性劑對(duì)?納米碳纖維CNFs在水性體系中分散性的影響（二）
> 表面活性劑對(duì)?納米碳纖維CNFs在水性體系中分散性的影響（一）
> 納米熔鹽形成機(jī)理、表面張力測(cè)定及影響因素研究（三）
R1336mzz(Z))純質(zhì)與POE潤(rùn)滑油組成的混合物的表面張力測(cè)定
來(lái)源： 《西安交通大學(xué)學(xué)報(bào)》 瀏覽 470 次 發(fā)布時(shí)間:2025-05-08

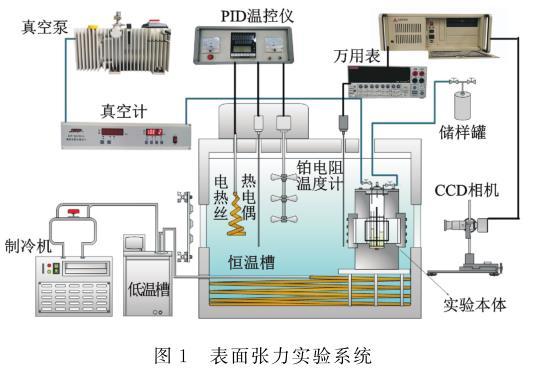

為補(bǔ)充新型烯烴類環(huán)保制冷工質(zhì)的表面張力實(shí)驗(yàn)數(shù)據(jù),為其相變換熱及兩相流動(dòng)計(jì)算提供可靠的基礎(chǔ)物性數(shù)據(jù),采用毛細(xì)管上升法測(cè)量了順式-1,1,1,4,4,4-六氟-2-丁烯(R1336mzz(Z))純質(zhì)及其與POE潤(rùn)滑油(型號(hào)SL-32S)組成的混合物的表面張力。所研究的潤(rùn)滑油質(zhì)量分?jǐn)?shù)分別為0.130%、0.536%、1.040%,測(cè)量的溫度范圍為243~363 K,表面張力的測(cè)量標(biāo)準(zhǔn)不確定度小于0.16 mN·m-1。
結(jié)果表明:潤(rùn)滑油含量越高,混合物表面張力越大;與純質(zhì)表面張力相比,隨著溫度升高,混合物表面張力增幅逐漸減小。采用經(jīng)驗(yàn)方程對(duì)實(shí)驗(yàn)數(shù)據(jù)進(jìn)行擬合,結(jié)果發(fā)現(xiàn),R1336mzz(Z)及R1336mzz(Z)/SL-32S混合物的表面張力計(jì)算值和實(shí)驗(yàn)數(shù)據(jù)的平均絕對(duì)偏差分別為0.07 mN·m-1和0.14 mN·m-1。所得結(jié)論可為R1336mzz(Z)應(yīng)用于各類制冷/熱泵系統(tǒng)提供基礎(chǔ)的物性數(shù)據(jù)。
