合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 拉筒法測定LiF-CaF2-Yb2O3體系的表面張力及變化規(guī)律
> 氣液液微分散體系的微流控制備方法及在稀土離子萃取領(lǐng)域的應(yīng)用(下)
> 氣液液微分散體系的微流控制備方法及在稀土離子萃取領(lǐng)域的應(yīng)用(上)
> 誰的表面張力更大?
> 無人機(jī)噴霧作業(yè)下荔枝葉片上的表面張力、接觸角及霧滴沉積特性
> 表面活性劑在除草劑噴霧助劑中應(yīng)用及主要增效機(jī)制
> 表面活性素制備、分離純化、溶液表面張力測定及膠束化行為研究(二)
> 氣田采出水礦化度、無機(jī)鹽濃度和泡排劑含量對界面張力的影響
> 央視CCTV13:普通石化類洗潔劑含有毒害物質(zhì)對身體危害極大
> 墻體基面界面劑粘結(jié)強(qiáng)度影響因素有哪些
推薦新聞Info
-
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(三)
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(二)
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(一)
> 如何提高非離子表面活性劑的表面張力預(yù)測精度
> 不同水淹程度的油藏環(huán)境下微生物提高采收率、采出液的表面張力與界面張力的變化(二)
> 不同水淹程度的油藏環(huán)境下微生物提高采收率、采出液的表面張力與界面張力的變化(一)
> 新型助排劑配方組分、對表/界面性能的影響及助排效果(三)
> 新型助排劑配方組分、對表/界面性能的影響及助排效果(二)
> 新型助排劑配方組分、對表/界面性能的影響及助排效果(一)
> 電噴霧質(zhì)譜離子源技術(shù)優(yōu)化策略:降低外鞘液表面張力,加速液滴溶劑蒸發(fā)
不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響(二)
來源:西安交通大學(xué)學(xué)報 瀏覽 234 次 發(fā)布時間:2025-05-08
1.3實(shí)驗(yàn)系統(tǒng)
本文采用的表面光散射實(shí)驗(yàn)系統(tǒng)由實(shí)驗(yàn)光路、耐高壓實(shí)驗(yàn)本體、控溫系統(tǒng)和數(shù)據(jù)采集與處理系統(tǒng)組成,圖1為實(shí)驗(yàn)系統(tǒng)示意圖,詳細(xì)參見文獻(xiàn)。

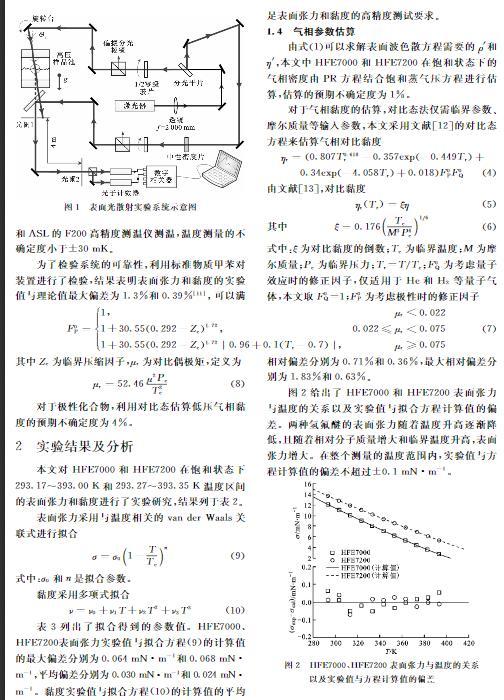

圖1表面光散射實(shí)驗(yàn)系統(tǒng)示意圖
激光器采用低功率連續(xù)型固體激光器,λ0=532 nm。高精度旋轉(zhuǎn)臺的直徑為80 mm、角度分辨率為0.000 67°,經(jīng)過校正角度測量的精度可以達(dá)到±0.05%,數(shù)字相關(guān)器為ALV-LinCorr,可以計算兩路信號的相關(guān)函數(shù)。實(shí)驗(yàn)本體采用304號不銹鋼材料,內(nèi)部直徑為70 mm、容積為150 cm3,實(shí)驗(yàn)中所需的樣品體積約為50 cm3。實(shí)驗(yàn)本體可控制在溫度為250~400 K、壓力為0~10 MPa的范圍。實(shí)驗(yàn)本體溫度控制采用電加熱方式,采用Fluke2100溫控器控溫,采用經(jīng)過標(biāo)定的Pt100鉑電阻溫度計和ASL的F200高精度測溫儀測溫,溫度測量的不確定度小于±30 mK。
為了檢驗(yàn)系統(tǒng)的可靠性,利用標(biāo)準(zhǔn)物質(zhì)甲苯對裝置進(jìn)行了檢驗(yàn),結(jié)果表明表面張力和黏度的實(shí)驗(yàn)值與理論值最大偏差為1.3%和0.39%,可以滿足表面張力和黏度的高精度測試要求。
1.4氣相參數(shù)估算
由式(1)可以求解表面波色散方程需要的ρ′和η′,本文中HFE7000和HFE7200在飽和狀態(tài)下的氣相密度由PR方程結(jié)合飽和蒸氣壓方程進(jìn)行估算,估算的預(yù)期不確定度為1%。
2實(shí)驗(yàn)結(jié)果及分析

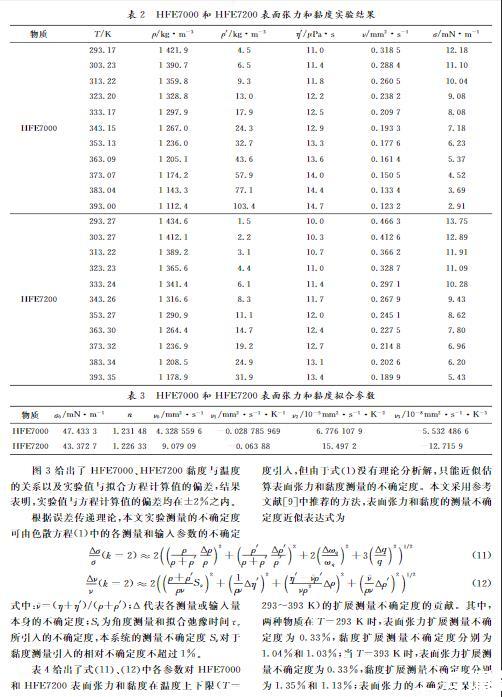

本文對HFE7000和HFE7200在飽和狀態(tài)下293.17~393.00 K和293.27~393.35 K溫度區(qū)間的表面張力和黏度進(jìn)行了實(shí)驗(yàn)研究,結(jié)果列于表2。
表面張力采用與溫度相關(guān)的van der Waals關(guān)聯(lián)式進(jìn)行擬合
式中:σ0和n是擬合參數(shù)。
黏度采用多項式擬合
表3列出了擬合得到的參數(shù)值。HFE7000、HFE7200表面張力實(shí)驗(yàn)值與擬合方程(9)的計算值的最大偏差分別為0.064 mN·m-1和0.068 mN·m-1,平均偏差分別為0.030 mN·m-1和0.024 mN·m-1。黏度實(shí)驗(yàn)值與擬合方程(10)的計算值的平均相對偏差分別為0.71%和0.36%,最大相對偏差分別為1.83%和0.63%。
圖2給出了HFE7000和HFE7200表面張力與溫度的關(guān)系以及實(shí)驗(yàn)值與擬合方程計算值的偏差。兩種氫氟醚的表面張力隨著溫度升高逐漸降低,且隨著相對分子質(zhì)量增大和臨界溫度升高,表面張力增大。在整個測量的溫度范圍內(nèi),實(shí)驗(yàn)值與方程計算值的偏差不超過±0.1 mN·m-1。
圖2 HFE7000、HFE7200表面張力與溫度的關(guān)系以及實(shí)驗(yàn)值與方程計算值的偏差
表3 HFE7000和HFE7200表面張力和黏度擬合參數(shù)

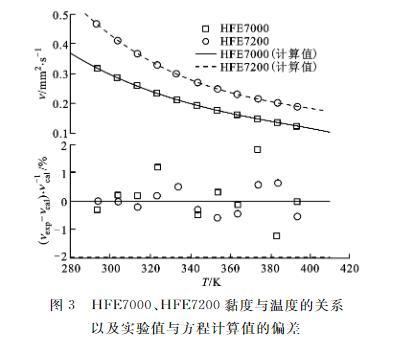

圖3給出了HFE7000、HFE7200黏度與溫度的關(guān)系以及實(shí)驗(yàn)值與擬合方程計算值的偏差,結(jié)果表明,實(shí)驗(yàn)值與方程計算值的偏差均在±2%之內(nèi)。
根據(jù)誤差傳遞理論,本文實(shí)驗(yàn)測量的不確定度可由色散方程(1)中的各測量和輸入?yún)?shù)的不確定度引入,但由于式(1)沒有理論分析解,只能近似估算表面張力和黏度測量的不確定度。本文采用參考文獻(xiàn)中推薦的方法,表面張力和黏度的測量不確定度近似表達(dá)式為
圖3 HFE7000、HFE7200黏度與溫度的關(guān)系以及實(shí)驗(yàn)值與方程計算值的偏差

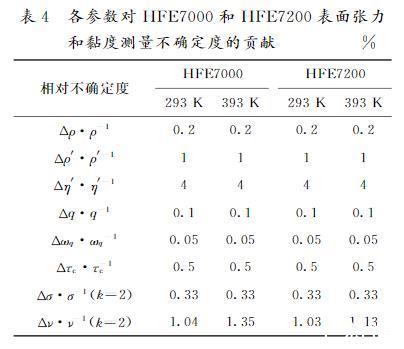

表4給出了式(11)、(12)中各參數(shù)對HFE7000和HFE7200表面張力和黏度在溫度上下限(T=293~393 K)的擴(kuò)展測量不確定度的貢獻(xiàn)。其中,兩種物質(zhì)在T=293 K時,表面張力擴(kuò)展測量不確定度為0.33%,黏度擴(kuò)展測量不確定度分別為1.04%和1.03%;當(dāng)T=393 K時,表面張力擴(kuò)展測量不確定度為0.33%,黏度擴(kuò)展測量不確定度分別為1.35%和1.13%;表面張力的不確定度保持不變,隨著溫度的升高,黏度測量的擴(kuò)展測量不確定度升高。越接近臨界溫度,氣相密度和黏度對擴(kuò)展測量不確定度的貢獻(xiàn)越大。因此,本文HFE7000和HFE7200表面張力的擴(kuò)展測量不確定度(置信因子k=2)估計為0.35%,黏度的擴(kuò)展測量不確定度(k=2)分別估計為1.35%和1.13%。
表4各參數(shù)對HFE7000和HFE7200表面張力和黏度測量不確定度的貢獻(xiàn)%
3結(jié)論
本文利用新搭建的表面光散射實(shí)驗(yàn)系統(tǒng)測量了兩種氫氟醚類物質(zhì)HFE7000和HFE7200在飽和狀態(tài)下的表面張力和黏度,溫度范圍均為293~393 K。利用獲得的數(shù)據(jù),擬合了表面張力和黏度的關(guān)聯(lián)式。HFE7000和HFE7200表面張力實(shí)驗(yàn)值與關(guān)聯(lián)式計算值的平均偏差分別為0.030 mN·m-1和0.024 mN·m-1;HFE7000和HFE7200黏度實(shí)驗(yàn)值與關(guān)聯(lián)式計算值的平均相對偏差分別為0.71%和0.36%。
