2.4.2十二烷基苯磺酸鈉的影響

測試發(fā)現(xiàn)十二烷基苯磺酸鈉（SDBS）在純水溶液中的ccmc為0.5 mmol/L（0.174 g/L），該濃度下溶液的表、界面張力分別為27.06 mN/m和0.18 mN/m；SDBS在30 g/L NaCl溶液中的ccmc為0.080 mmol/L（0.028 g/L），該濃度下溶液的表、界面張力分別為27.62 mN/m和0.21 mN/m。因此，選擇與SOE復(fù)合的SDBS的濃度為0.08 mmol/L。

SDBS濃度為0.080 mmol/L時，SOE濃度對純水和鹽水（30 g/L NaCl）溶液復(fù)合體系表、界面張力的影響如圖6所示。當(dāng)SOE質(zhì)量濃度高于0.2 g/L（0.337 mmol/L）時，在純水和鹽水溶液中，表、界面張力隨SOE濃度的增加基本不變。因此，SOE/SDBS體系適宜的復(fù)合加量為0.2 g/L SOE與0.080 mmol/L SDBS。該復(fù)合體系的混合膠束濃度為0.417 mmol/L，表面活性劑總的質(zhì)量濃度為0.228 g/L。該體系純水溶液的表、界面張力分別為19.33 mN/m和4.15 mN/m，鹽水溶液的表、界面張力分別為18.43 mN/m和0.44 mN/m，而0.2 g/L和0.228 g/L SOE鹽水溶液的油水界面張力分別為3.71 mN/m和3.62 mN/m，遠(yuǎn)高于復(fù)合體系的油水界面張力。因此，在SOE的用量明顯低于ccmc的條件下，少量SDBS的加入就能明顯提高復(fù)合體系的界面活性。這是由于SOE分子中既含有氟碳鏈，又含有與SDBS相似結(jié)構(gòu)的碳?xì)滏湥ㄟ^兩者碳?xì)滏湹姆肿娱g作用，復(fù)合體系中的SOE在油水界面發(fā)生比單組份SOE更緊密的吸附，使得溶液的界面張力更低。另外，SOE/SDBS體系的界面活性好于SOE/OP-10體系，說明應(yīng)選擇陰離子型SDBS與SOE復(fù)合。0.4 g/L（0.673 mmol/L）SOE水溶液和0.2 g/L SOE/0.080 mmol/L SDBS復(fù)合體系水溶液的透射電鏡照片如圖7所示。SOE和復(fù)合體系的膠束形態(tài)均為球形，SOE膠束的直徑為13數(shù)30 nm，大部分膠束的直徑為24 nm。復(fù)合體系中混合膠束的直徑為13數(shù)20 nm，大部分膠束的直徑為20 nm。這表明SOE與SDBS形成的混合膠束的尺寸小于單組分SOE膠束。

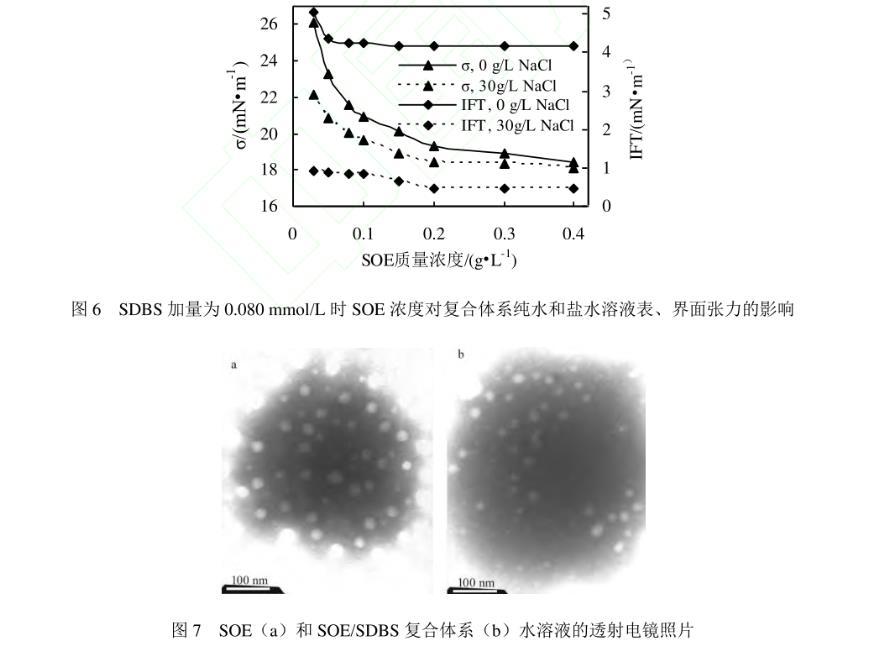

圖6 SDBS加量為0.080 mmol/L時SOE濃度對復(fù)合體系純水和鹽水溶液表、界面張力的影響

圖7 SOE（a）和SOE/SDBS復(fù)合體系（b）水溶液的透射電鏡照片

SDBS濃度為0.080 mmol/L時，SOE濃度對復(fù)合體系純水和鹽水（30 g/L NaCl）溶液接觸角的影響如圖8所示。單組分SDBS在濃度為0.080 mmol/L時，純水和鹽水溶液的接觸角分別為45.53°和42.74°，均低于水的接觸角48.33°，說明SDBS溶液與OP-10的潤濕性行為相似，其在砂巖表面的水相潤濕性更強(qiáng)，這也與SOE的潤濕性行為相反。對于復(fù)合體系，在SOE質(zhì)量濃度為0.2 g/L時，純水和鹽水溶液的接觸角分別為70.42°和66.42°。測試發(fā)現(xiàn)，0.228 g/L SDBS鹽水溶液的接觸角為30.86°，在總用量相同的條件下，SOE/SDBS復(fù)合體系鹽水溶液的水相非潤濕性強(qiáng)得多。0.228 g/L SOE鹽水溶液的接觸角為71.81°，與之相比，復(fù)合體系的接觸角降低了5.39°。另外，0.080 mmol/L SDBS的加入使0.2 g/L單組分SOE鹽水溶液的接觸角（70.32°）略微降低，但界面活性顯著增強(qiáng)。

結(jié)果表明，在鹽水溶液中，與OP-10相比，SDBS對SOE水相非潤濕性的影響更弱。另外，根據(jù)前述，SOE/SDBS復(fù)合體系在鹽水中的界面活性明顯強(qiáng)于SOE/OP-10。因此，對于超低滲透油藏的降壓增注，應(yīng)選擇陰離子表面活性劑與SOE復(fù)合。

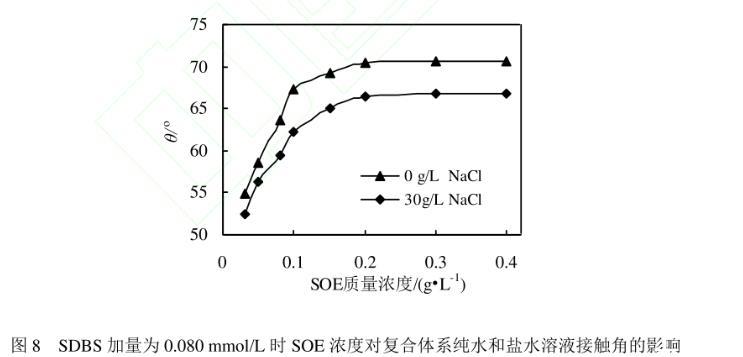

圖8 SDBS加量為0.080 mmol/L時SOE濃度對復(fù)合體系純水和鹽水溶液接觸角的影響

3結(jié)論

含氟表面活性劑SOE既含有氟碳鏈，又含有碳?xì)滏湥?0℃下在純水和30.0 g/L NaCl溶液中的臨界膠束濃度較低，均為0.4 g/L。其表面活性和水相非潤濕性顯著優(yōu)于碳?xì)浔砻婊钚詣退缑婊钚悦黠@優(yōu)于全碳氟表面活性劑。少量非離子或陰離子碳?xì)浔砻婊钚詣┑募尤?，尤其是SDBS，顯著增強(qiáng)了SOE復(fù)合體系的界面活性，且明顯降低了SOE的用量，但對體系水相非潤濕性的影響較小。SOE/SDBS復(fù)合體系可用于超低滲透油藏的降壓增注。
