合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 玻璃刀切割玻璃的時候?yàn)槭裁匆疵河停?/a>
> 光滑粒子流體動力學(xué)新方法及應(yīng)用
> 生物表面活性劑產(chǎn)生菌菌體密度、細(xì)胞疏水性與發(fā)酵液pH及表面張力的關(guān)系（一）
> 篩板萃取塔中液滴行為的影響因素，篩板對界面張力體系液滴有何作用
> GA、WPI和T80復(fù)合乳液體系的脂肪消化動力學(xué)曲線、界面張力變化（三）
> 鈦合金Ti6Al4V ：SLM成型件冶金缺陷與表面張力有關(guān)嗎
> 基于表面張力等分析油酸鈉體系下磁化處理對赤鐵礦和石英浮選分離效果的影響
> 量化改進(jìn)差分毛細(xì)管法測試高溫液態(tài)瀝青表面張力精度（上）
> 表面張力估算法測定29種常見低芳淺色礦物油的溶解度參數(shù)——實(shí)驗(yàn)部分
> 浮選藥劑的性能、組合用藥機(jī)理及協(xié)同效應(yīng)的影響因素（二）
推薦新聞Info
-
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機(jī)理、界面張力測定（三）
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機(jī)理、界面張力測定（二）
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機(jī)理、界面張力測定（一）
> 燒結(jié)礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（三）
> 燒結(jié)礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（二）
> 燒結(jié)礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（一）
> 如何提高非離子表面活性劑的表面張力預(yù)測精度
> 不同水淹程度的油藏環(huán)境下微生物提高采收率、采出液的表面張力與界面張力的變化（二）
> 不同水淹程度的油藏環(huán)境下微生物提高采收率、采出液的表面張力與界面張力的變化（一）
> 新型助排劑配方組分、對表/界面性能的影響及助排效果（三）
桐油基衍生物鈉鹽的表面張力、CMC值測定、乳液穩(wěn)定性、固化膜性能測試（二）
來源：化工進(jìn)展 瀏覽 592 次 發(fā)布時間:2025-01-09
2結(jié)果與討論
2.1丙烯酸酯改性桐油基衍生物的合成
2.1.1桐油酸酐的合成
桐油中的共軛不飽和鍵與馬來酸酐易發(fā)生Diels-Alder（D-A）反應(yīng)，生成桐油酸酐，反應(yīng)條件對產(chǎn)物的分布具有重要影響。由于桐油為混合物，每分子中有3條不飽和鏈，控制MA的加入量及反應(yīng)條件，可以控制桐油二酸酐（TM2）和桐油三酸酐（TM3）的形成。文獻(xiàn)報道大多數(shù)桐油和馬來酸酐反應(yīng)以有機(jī)錫為催化劑，經(jīng)過研究發(fā)現(xiàn)，溫度對馬來酸酐與桐油反應(yīng)影響較大，溫度低反應(yīng)很慢，有機(jī)錫催化劑并不能明顯降低反應(yīng)溫度。在無催化劑的條件下，以紅外光譜跟蹤80℃、100℃、120℃及140℃下桐油與3倍量的馬來酸酐反應(yīng)的情況，結(jié)果表明80℃下反應(yīng)緩慢，100℃反應(yīng)1h后桐油的共軛三鍵的紅外吸收峰幾乎完全消失，反應(yīng)程度能達(dá)到96%。桐油及桐油酸酐的FTIR如圖1所示，991cm–1為桐油共軛三鍵的面外彎曲振動紅外吸收峰，兩倍量馬來酸酐與桐油反應(yīng)的產(chǎn)物（TM2）中991cm–1的吸收峰明顯減弱但未消失，3倍量馬來酸酐與桐油反應(yīng)的產(chǎn)物中該峰完全消失，說明桐油分子上的共軛三鍵可以同馬來酸酐反應(yīng)形成三酸酐TM3。

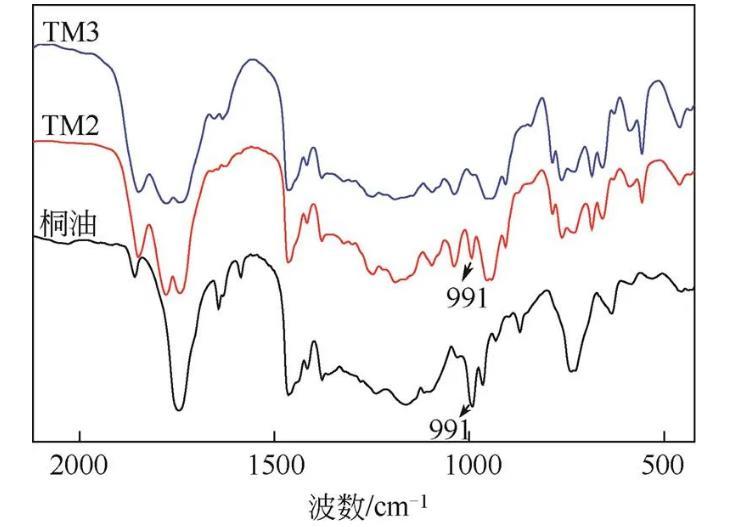

圖1桐油、TM2和TM3的紅外光譜圖
桐油及桐油酸酐的1H NMR見圖2，從圖中可以看出，隨著加成反應(yīng)的進(jìn)行，桐油中的烯鍵上的氫信號（8～13），TM2烯鍵上的氫信號（11～17）及TM3烯鍵上的氫信號（11～13）明顯減弱，峰型也發(fā)生很大變化。依據(jù)圖2(b)中的各峰積分面積比例確定桐油與兩個馬來酸酐反應(yīng)形成TM2，進(jìn)一步與馬來酸酐反應(yīng)，共軛三烯的氫信號[圖2(b)中14～17]完全消失。由于桐油結(jié)構(gòu)較復(fù)雜，1H NMR歸屬較困難，TM 2經(jīng)1H-1H COSY譜（圖3）分析，從圖3中可以看出，信號3和6相關(guān)，為甘油酯緊連的兩個亞甲基氫；6′和8相關(guān)，為新生成的六元環(huán)相鄰的兩個氫；5和5′分別與12和12′相關(guān)，7和13、13′相關(guān)，9和10相關(guān)，11和14相關(guān)，14和17相關(guān)，12、17與15、16相關(guān)。結(jié)合圖2(b)、圖2(c)中信號7、8、9的積分比例分別為1∶2∶2及3∶6∶4，及TM2的1H-1H COSY譜分析，TM2及TM3結(jié)構(gòu)各質(zhì)子信號歸屬如圖2所示。
2.1.2丙烯酸酯改性桐油及衍生物的合成
在100℃以三乙胺為催化劑，桐油三酸酐與甲基丙烯酸β羥乙酯以摩爾比1∶1、1∶2、1∶3反應(yīng)1.5h后，選擇性地合成了桐油三酸酐單β羥乙酯（TM3H1），桐油三酸酐二β羥乙酯（TM3H2）和桐油三酸酐三β羥乙酯（TM3H3），產(chǎn)物經(jīng)紅外光譜和核磁共振氫譜表征。桐油三酸酐與3倍甲基丙烯酸β羥乙酯反應(yīng)前后的FTIR如圖4所示，加入HEMA時，體系中在3508cm–1的羥基吸收峰，1848cm–1、1778cm–1、1035cm–1的酸酐特征吸收峰反應(yīng)后幾乎消失，說明甲基丙烯酸β羥乙酯中的羥基與酸酐完全反應(yīng)，生成了目標(biāo)產(chǎn)物TM3H3。
2.2多子乳化劑表面張力測試
將桐油三酸酐和桐油三酸酐與甲基丙烯酸β羥乙酯反應(yīng)后的產(chǎn)物TM3H1及TM3H2水解，形成羧基官能團(tuán)數(shù)為4～6的丙烯酸酯改性的桐油基衍生物，TM3H3含有3個羧基。將羧酸改性的桐油用堿等當(dāng)量中和，形成含3～6個羧酸鈉基團(tuán)的桐油基衍生物，簡稱為3～6子乳化劑。桐油及乳化劑的表面張力測試結(jié)果如圖5所示，與純水（實(shí)測表面張力69mN/m）相比，4種多子乳化劑均能降低水的表面張力。表面張力隨其濃度的增加而下降，當(dāng)乳化劑濃度大于2.5mmol時，溶液的表面張力隨濃度的變化趨于平穩(wěn)，逐漸接近水平。乳化劑濃度為1.5mmol/L時，3～6子乳化劑表面張力分別為50.2mN/m、48.8mN/m、47.2mN/m和45.2mN/m。

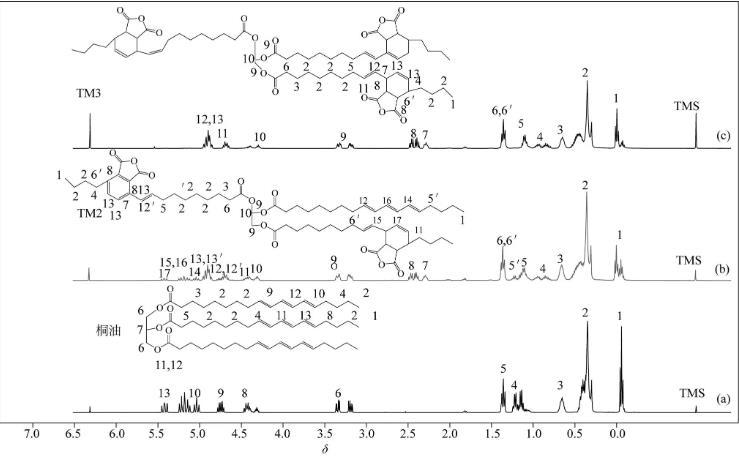

圖2桐油、TM2、TM3的1H NMR圖

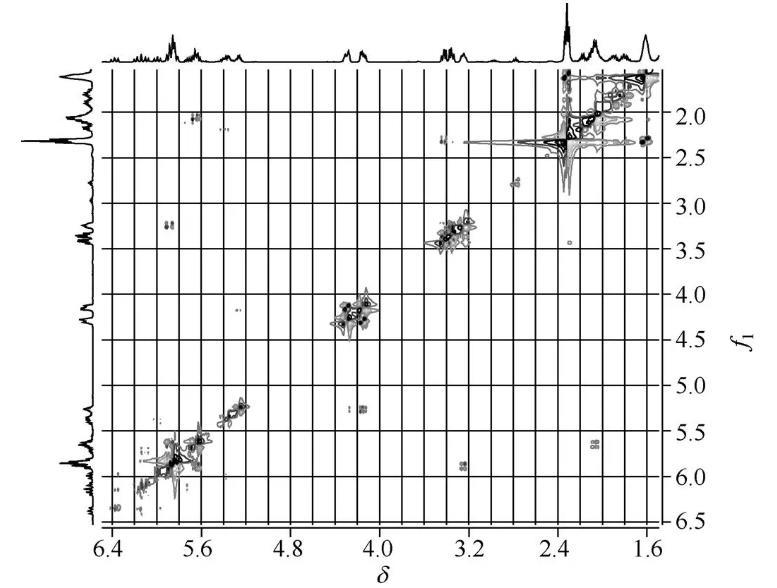

圖3桐油二酸酐TM2的二維核磁圖

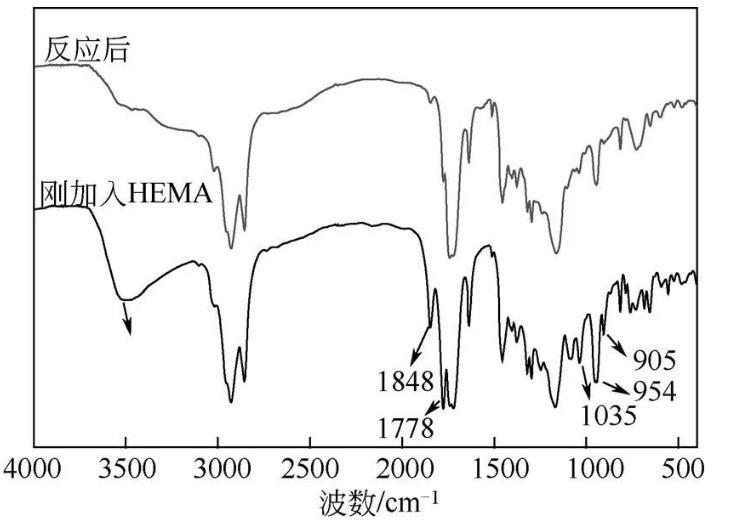

圖4 TM3與HEMA混合物反應(yīng)前后紅外對比圖

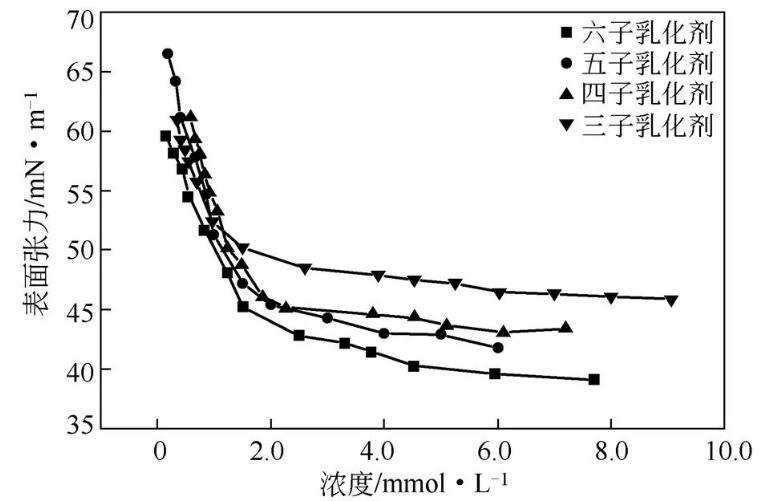

圖5多子乳化劑的表面張力-濃度曲線
桐油基衍生物鈉鹽的表面張力、CMC值測定、乳液穩(wěn)定性、固化膜性能測試（一）
